一、一二次融合成套柱上開關產品簡述：
FLW34-12戶外柱上SF6負荷開關是我公司相應國網一二次融合成套柱上開關入網新要求而開發的新一代產品，開關配置完全符合國網一二次融合成套要求，便于國網統一采購，批量化生產。開關結構緊湊，布局合理，功能齊全，各項指標均符合國網一二次融合要求；采用統一參數的保護CT、零序CT和零序電壓傳感器，具有測量范圍寬，測量精度高，可靠性高的特點，模擬量齊全便于準確判定線路各種故障。
二、一二次融合成套柱上開關主要技術參數如下：
|
序號 |
名稱 |
單位 |
數據 |
||||
|
1 |
額定電壓 |
kV |
12 |
24 |
40.5 |
||
|
2 |
額定頻率 |
Hz |
50/60 |
50/60 |
50/60 |
||
|
3 |
額定絕緣水平 |
雷電沖擊耐壓 |
相間,相對地 |
kV |
75 |
125 |
185 |
|
斷口 |
85 |
145 |
215 |
||||
|
工頻耐壓1min |
相間,相對地 |
kV |
42 |
64 |
95 |
||
|
斷口 |
50 |
79 |
110 |
||||
|
4 |
零表壓下的絕緣水平 |
工頻耐壓1min |
kV |
30 |
|
|
|
|
反相耐壓1min |
30 |
|
|
||||
|
相電壓5min |
9 |
|
|
||||
|
5 |
額定電流 |
A |
630 |
630 |
630 |
||
|
6 |
額定開斷負荷電流 （0.05Mpa / 20℃時） |
A |
630 |
630 |
630 |
||
|
7 |
零表壓下開斷電流 |
A |
630 |
630 |
630 |
||
|
8 |
峰值耐受電流 |
kA |
50 |
50 |
50 |
||
|
9 |
額定短時關合電流 |
kA |
50 |
50 |
50 |
||
|
11 |
額定短時耐受電流 |
KA/s |
20/4 |
20/4 |
20/4 |
||
|
12 |
額定電纜充電開斷電流 |
A |
25 |
25 |
25 |
||
|
13 |
額定線路充電開斷電流 |
A |
16 |
16 |
16 |
||
|
14 |
額定閉環開斷電流 |
A |
630 |
630 |
630 |
||
|
15 |
激磁電流 |
A |
21 |
21 |
21 |
||
|
16 |
額定電流開斷次數 |
次 |
≥400 |
≥400 |
≥400 |
||
|
17 |
額定工作壓力 |
Mpa |
0.07 |
0.07 |
0.25 |
||
|
18 |
每相主回路電阻 |
μΩ |
≤150 |
≤150 |
≤150 |
||
|
19 |
氣體相對泄漏率 |
年 |
≤1% |
≤1% |
≤1% |
||
|
20 |
SF6氣體水份含量 |
出廠交接值 |
ppm |
≤150 |
≤150 |
≤150 |
|
|
開關運行值 |
ppm |
≤300 |
≤300 |
≤300 |
|||
|
21 |
機械穩定性操作 |
次 |
6000 |
6000 |
6000 |
||
|
22 |
額定操作電壓及輔助回路額定電壓 |
V |
DC 220/ |
DC 220/ |
DC 220/ |
||
|
AC 220/110 |
AC 220/110 |
AC 220/110 |
|||||
|
23
|
重量 |
M型 |
kg |
115 |
125 |
135 |
|
|
A型 |
135 |
145 |
155 |
||||
|
24 |
機構箱和控制器防護等級 |
IP44 |
|||||
|
外形尺寸 |
安裝尺寸 |
套管爬距 |
|||
|
|
A |
B |
C |
長×寬 |
|
|
12Kv |
250 |
435 |
500 |
500×290 |
556 |
|
24kv |
300 |
435 |
500 |
500×290 |
840 |
|
40.5Kv |
350 |
435 |
500 |
700×290 |
1250 |
三、一二次融合成套柱上開關結構特點：
5.1 開關與控制器外觀（型號：FLW34-12/24/40.5）
連接示意圖

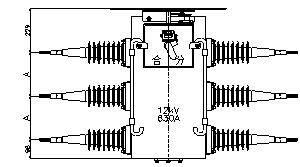

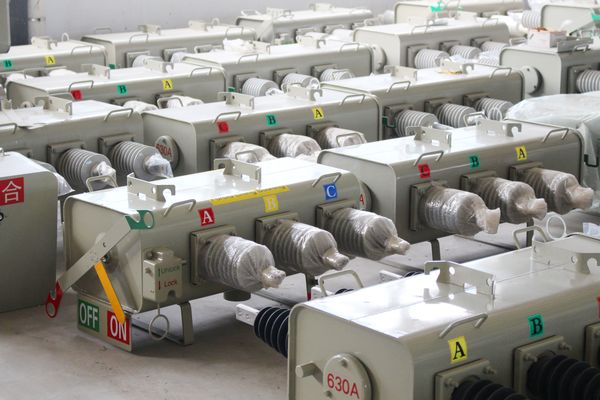

5.2 開關的外觀與尺寸:
1. SF6負荷開關本體
1.1 FLW34-12柱上六氟化硫負荷開關，額定電流-開斷電流 630A-20kA，配電動彈簧操動機構，操作電壓DC24V。對地絕緣電阻大于1000MΩ。
1.2 負荷開關箱體材料采用3mm304不銹鋼，防護等級不低于IP67；殼體上有位于在地面易觀察的、明顯的分、合閘位置指示器，指示器與操作機構可靠連接，指示動作可靠。應采用直徑12mm的防銹接地螺釘，接地點標有接地符號。殼體表面凸起，不會長期存水。殼體具備搬運把手，避免拽拉出線套管。配置吊用的吊環，可使懸吊中的開關設備保持水平，吊鏈與任何部件之間沒有摩擦接觸，避免在吊裝過程中劃傷箱體表面噴涂層。銘牌采用304不銹鋼制作，能耐風雨、耐腐蝕、保證使用過程中清晰可見，銘牌內容符合國家相關標準要求。
